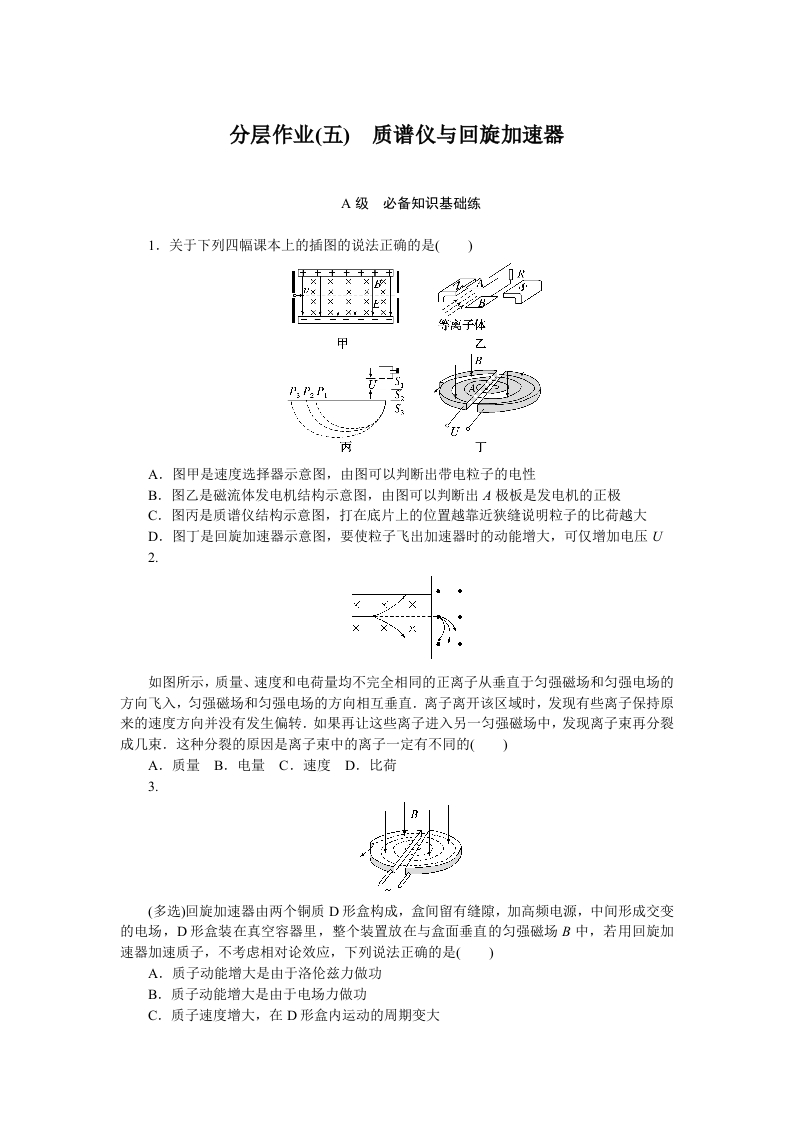

学生啦：分层作业（五）质谱仪与回旋加速器A级必备知识基础练1.关于下列四幅课本上的插图的说法正确的是(4丁A.图甲是速度选择器示意图，由图可以判断出带电粒子的电性B.图乙是磁流体发电机结构示意图，由图可以判新出A极板是发电机的正极C.图丙是质谱仪结构示意图，打在底片上的位置越靠近狭缝说明粒子的比荷越大D.图丁是回旋加速器示意图，要使粒子飞出加速器时的动能增大，可仅增加电压U2.如图所示，质量、速度和电荷量均不完全相同的正离子从垂直于匀强磁场和匀强电场的方向飞入，匀强磁场和匀强电场的方向相互垂直，离子离开该区域时，发现有些离子保持原来的速度方向并没有发生偏转.如果再让这些离子进入另一匀强磁场中，发现离子束再分裂成几束.这种分裂的原因是离子束中的离子一定有不同的()A.质量B.电量C.速度D.比荷3.(多选)回旋加速器由两个铜质D形盒构成，盒间留有缝隙，加高频电源，中间形成交变的电场，D形盒装在真空容器里，整个装置放在与盒面垂直的匀强磁场B中，若用回旋加速器加速质子，不考虑相对论效应，下列说法正确的是()A.质子动能增大是由于洛伦兹力做功B.质子动能增大是由于电场力做功C.质子速度增大，在D形盒内运动的周期变大
