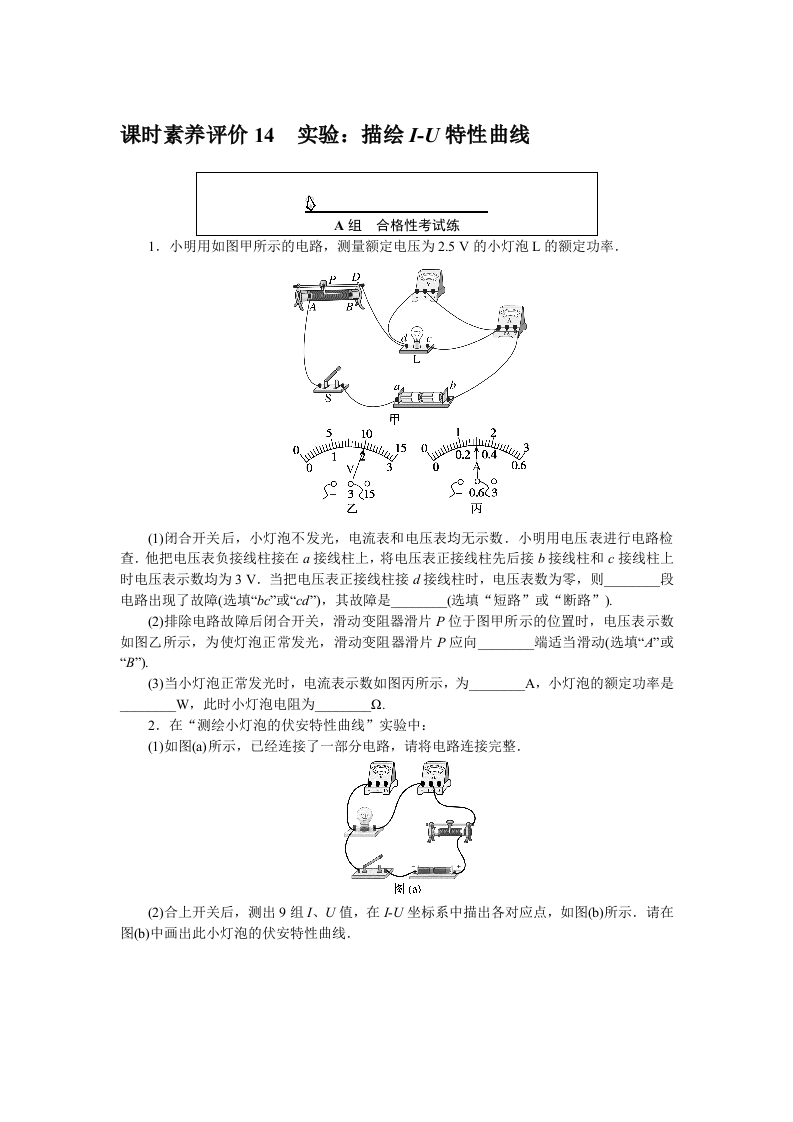

学生啦：课时素养评价14实验：描绘I-U特性曲线A组合格性考试练1.小明用如图甲所示的电路，测量额定电压为2.5V的小灯泡L的额定功率52100V/30.6丙()闭合开关后，小灯泡不发光，电流表和电压表均无示数.小明用电压表进行电路检查.他把电压表负接线柱接在α接线柱上，将电压表正接线柱先后接b接线柱和c接线柱上时电压表示数均为3V.当把电压表正接线柱接d接线柱时，电压表数为零，则段电路出现了故障（选填“b”或“cd),其故障是（选填“短路”或“断路”）(2)排除电路故障后闭合开关，滑动变阻器滑片P位于图甲所示的位置时，电压表示数如图乙所示，为使灯泡正常发光，滑动变阻器滑片P应向端适当滑动（选填“A”或(3)当小灯泡正常发光时，电流表示数如图丙所示，为A,小灯泡的额定功率是W,此时小灯泡电阻为2.2.在“测绘小灯泡的伏安特性曲线”实验中：(I)如图()所示，己经连接了一部分电路，请将电路连接完整.(2)合上开关后，测出9组1、U值，在U坐标系中描出各对应点，如图b)所示.请在图b)中画出此小灯泡的伏安特性曲线.
